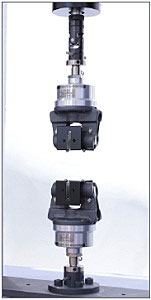

Mordazas planas neumáticas
Características:
- Ideal para pruebas de hule, plásticos, tejidos, paños y papel
- Entre sus ventajas se encuentran una sujeción rápida y una fuerza de sujeción repetible
- Modelos estándar con capacidad máxima de hasta 10 kN (2,200 lbf).
- Modelos adicionales tipo fuelle con un rango de temperatura extendido de hasta -70 °C (-94 °F) y hasta 200 °C (392 °F)
- Una selección de controladores de mordaza para abrir y cerrar automáticamente las caras de mordaza
- Las opciones de caras de mordaza incluyen caras de mordaza para pruebas de agarre y caras de mordaza de contacto con la línea
Materiales relevantes:
Hule, plásticos, textiles, tela, papel.
Muestras relevantes:
Placas, películas, alambres
Para las pruebas de tracción de hules, plásticos, elastómeros, textiles, paños y papel, en geometrías de muestras como placas, películas y alambres, una buena opción son los mordazas planas neumáticas. La sujeción rápida y una fuerza de sujeción repetible son ventajas de las mordazas neumáticas planas.
Disponible con capacidades máximas de hasta 10 kN (2,200 lbf) para juegos de mordaza estándar y hasta 5 kN (1,100 lbf) para juegos de mordaza tipo fuelle. La principal diferencia entre estos dos tipos de mordazas planas neumáticas es su rango de temperatura de funcionamiento: -10 a 180 °C (14 a 356°F) para el juego estándar y el juego tipo fuelle soporta de -70 a 200 °C (-94 a 392°F).
Los juegos de mordaza neumática de 1 kN (220 lbf), 5 kN y 10 kN se suministran con caras de mordaza dentadas de un solo lado, y los juegos de mordaza de 50 N (11.0 lbf) vienen con caras de mordaza plana instaladas. Hay opciones adicionales para caras de mordaza, que incluyen onduladas, recubiertas de goma y recubiertas de goma de alta resistencia. Consulte el documento sobre Caras de mordaza para mordazas planas neumáticas para obtener más detalles.
El intervalo de presión de aire de estas mordazas es de 0.2 MPa (2 kgf/cm2, 29 psi) a 0.7 MPa (7 kgf/cm2, 102 psi). Se necesita un compresor de aire de 0.7 MPa (7 kgf/cm2, 102 psi) para operar las mordazas. En ciertas regiones, hay disponible un compresor de aire como accesorio.
La apertura y el cierre de las mordazas se puede controlar mediante: una unidad de válvula de pie, un interruptor de pie con unión de cruceta tipo F, una unidad de interruptor manual, el controlador inteligente en los modelos AG-X plus y el panel de funcionamiento principal en los modelos AGS-X de 20 kN (4,400 lbf) y con capacidad superior al bastidor.
La unidad de válvula de pie se aplica a todos los modelos serie AG-X plus, serie AGS-X y serie EZ-X y es el operador de mordaza más utilizado. Las otras opciones de control de mordaza se suministran para adaptarse a modelos específicos y están disponibles como parte de kits de mordaza neumática plana, que incluyen mordazas superior e inferior, caras de mordaza y un controlador de mordaza. Comuníquese con su representante local de Shimadzu para obtener información sobre los kits de mordaza plana neumática.
Además, como protección para el operador, existen protectores para los dedos según el tipo de caras de mordaza instaladas. En el caso de los juegos de mordaza tipo fuelle, los protectores para los dedos vienen de serie. Es necesario pedir protectores para los dedos de los juegos de mordaza estándar junto con las mordazas, ya que es necesario modificar estas.
Elementos adicionales necesarios para la operación:
un compresor de aire externo de 0.7 MPa (7 kgf/cm2, 102 psi)
