TRViewX

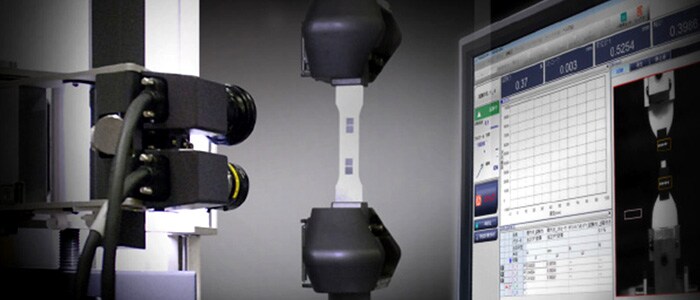

TRViewX es un extensómetro avanzado sin contacto que ofrece precisión de alta medición, es capaz de medir cambios de ancho y se aplica a una amplia variedad de aplicaciones de pruebas de materiales. En particular, debido al diseño sin contacto, TRViewX es perfecto para medir películas, láminas y otros materiales delgados o estrechos sin afectar a la muestra durante el análisis.

Extensómetro con video digital sin contacto TRViewX -Ejemplo de mediciones de placas CFRP de orificio abierto

El método de prueba de viga con muescas en V (método de Iosipescu, ASTM D5379) se utiliza ampliamente en el campo de los materiales compuestos para realizar pruebas de cizallamiento en el plano. Este método de prueba aplica una carga de compresión asimétrica de cuatro puntos a una muestra con muescas en V, lo que permite la aplicación de solo tensión de cizallamiento en el área de evaluación.
Este método puede utilizarse con diversos materiales laminados CFRP, incluidos materiales unidireccionales, materiales laminados ortogonalmente y materiales con fibras discontinuas.

Los CFRP tienen excelentes características en términos de resistencia específica y alta rigidez, pero también pierden una cantidad sustancial de su resistencia cuando se realiza un corte. Para evaluar el uso de materiales compuestos para aviones, las pruebas deben realizarse con muestras que tengan un orificio circular cortado a través del centro. ASTM D6468 es un método de prueba de compresión de orificio abierto (OHC) que utiliza una muestra con un orificio circular de 6 mm (0.25 pulgadas) de diámetro cortado en su centro.
ASTM D6468 tiene dos métodos de carga: método A y método B. Este video muestra el método B, en el que la muestra se comprime a través de placas de compresión ubicadas en los extremos de la muestra y la plantilla.

La resistencia a la compresión es una propiedad extremadamente importante de los materiales compuestos para el diseño del producto. Un método común de prueba de compresión es el método de compresión de carga combinada (CLC) (ASTM D6641).
El método CLC se puede realizar con una construcción de plantilla simple, utilizando una muestra larga y estrecha sin lengüetas. Permite evaluar simultáneamente la resistencia y medir el módulo de elasticidad.
